去耦電容是電路中裝設在電源端的電容， 是用來抑制電源信號中的頻率噪聲。去耦電容要盡可能的放在近電源的輸入引腳的地方。了解了這一點以后，如何在你的設計中選擇合適的去耦電容呢？

1、低現噪聲的消除通常選擇1uF-100uF的電容為去耦電容。作為低頻瞬態電流的電荷儲存器。

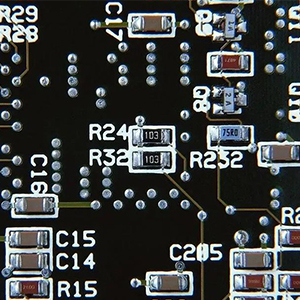

2、高頻電源的降源最好采用低電感、表面貼裝陶瓷電容器直接連接到IC的電源引腳上。(一般采用0.01uF-0.1uF 電容)。

3、所有去耦電容必須直接連接到一個低阻抗接地平面，以便有效。去耦電容的引線要盡量短或直接連接。以免過長的引經會導致產生額外的串聯電感。

請注意，大多數IC數據手冊上在其應用部分都有推薦的電源去耦電路，應始終遵循這些建議，以確保設備正常運行。
